Un radiateur fonte ancien de dix éléments en quatre colonnes, rempli d’eau, représente une charge concentrée sur deux appuis distants de quelques dizaines de centimètres. Sur un plancher bois, ce n’est pas le poids brut qui pose problème, c’est la manière dont cette charge se transmet aux solives. Nous détaillons ici les paramètres structurels à vérifier avant toute pose ou repose.
Poinçonnement local sur plancher bois : le vrai risque structurel
Un plancher bois ne se comporte pas comme une dalle béton. La résistance dépend de l’épaisseur du platelage, de l’entraxe des solives et de la position exacte des appuis du radiateur par rapport à ces solives.
A lire également : Les avantages d'un matelas en mousse à mémoire de forme pour le sommeil

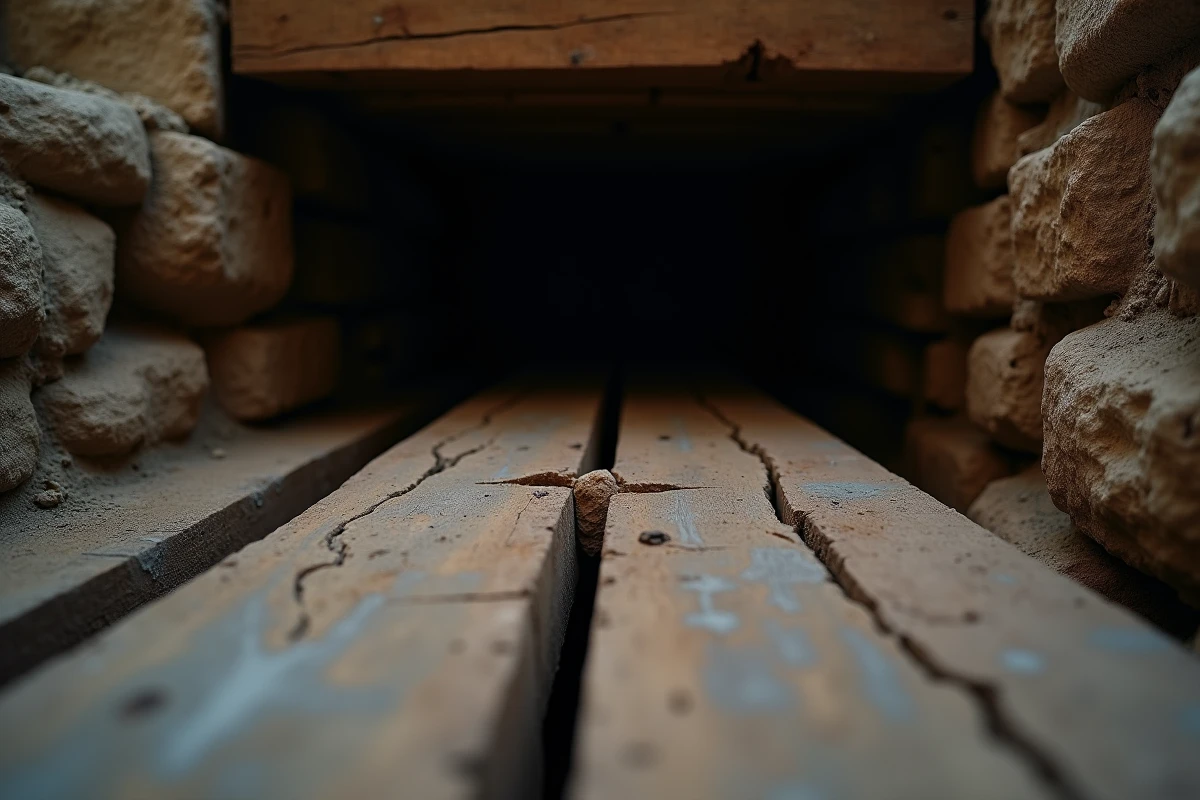

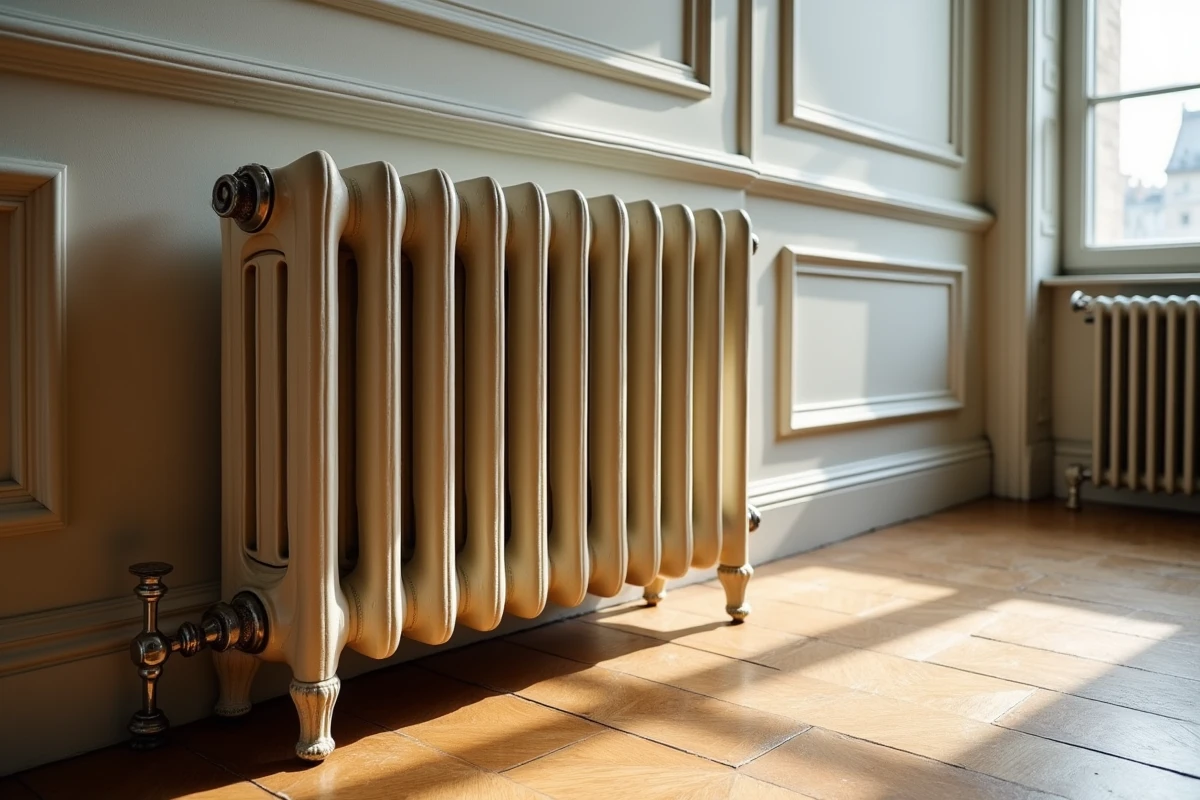

Le danger principal n’est pas l’effondrement global. C’est le poinçonnement local sous les pieds du radiateur : deux appuis étroits concentrent toute la charge sur une surface de quelques centimètres carrés. Un lame de parquet ancien de faible épaisseur peut fléchir, se fissurer, ou transmettre un effort excessif à une seule solive si les pieds tombent entre deux porteurs.
Nous observons régulièrement des planchers déformés sous d’anciens radiateurs fonte, non pas parce que le poids total dépassait la capacité de la structure, mais parce que la répartition de la charge n’avait pas été pensée. La différence entre un radiateur posé directement sur solive et un radiateur posé entre deux solives est considérable en termes de flèche du platelage.
Lire également : Table en bois massif : l'œuvre d'art de votre salle à manger
Poids en service d’un radiateur en fonte : calcul et coefficient de sécurité
Les tables de poids par élément, largement disponibles, donnent le poids à vide. Le poids en service intègre la masse d’eau contenue dans le circuit, et c’est cette valeur qui doit servir de référence pour tout dimensionnement des supports.
Poids à vide et volume d’eau par élément
Un élément de radiateur fonte varie sensiblement selon le nombre de colonnes et la hauteur. Les modèles deux colonnes sont les plus légers, les six colonnes les plus lourds. Le volume d’eau par élément augmente aussi avec le nombre de colonnes, ajoutant parfois plusieurs kilogrammes au total.
Pour un radiateur de dix à quinze éléments en quatre colonnes, le poids total en service (fonte plus eau) atteint facilement une charge que peu de meubles domestiques égalent. C’est un ordre de grandeur comparable à celui d’un piano droit, mais réparti sur seulement deux points d’appui au lieu de quatre.
Coefficient de sécurité de 1,5 sur la charge totale
Les guides techniques récents recommandent d’appliquer un coefficient de sécurité d’environ 1,5 sur le poids en service pour dimensionner consoles, chevilles et pieds. Ce coefficient intègre les effets de vibrations hydrauliques, de dilatation thermique et de micro-mouvements du bâti au fil des saisons.
Concrètement, si le poids en service est estimé à une certaine valeur, les fixations et supports doivent être calibrés pour une fois et demie cette charge. Sur plancher bois, ce coefficient protège aussi contre le fluage du bois sous charge permanente.
Positionnement du radiateur fonte par rapport aux solives

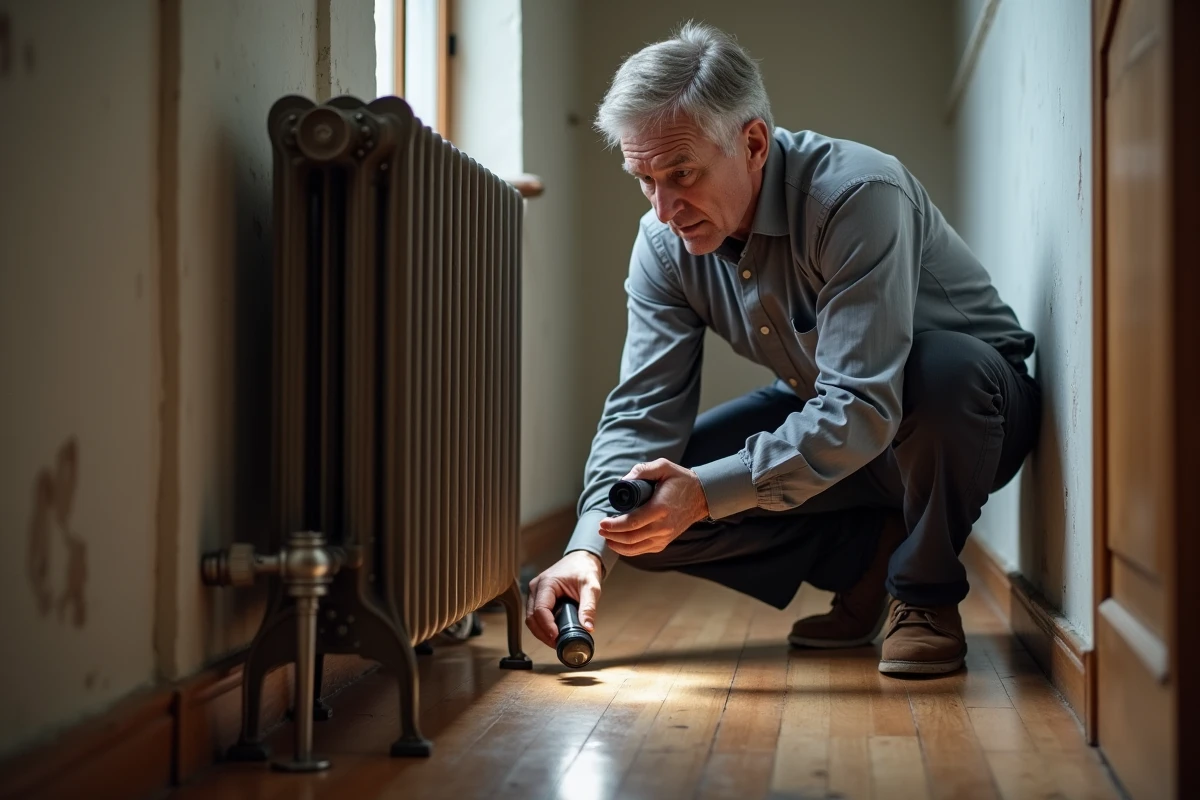

Avant toute installation, nous recommandons de repérer précisément le tracé des solives sous le plancher. Un détecteur de solives ou un simple sondage au marteau suffit dans la plupart des cas.
- Pieds du radiateur alignés sur une solive : la charge descend directement dans la structure porteuse, le platelage ne travaille quasiment pas en flexion
- Pieds entre deux solives : le platelage reprend seul l’effort en flexion locale, avec un risque de déformation progressive, surtout sur parquet ancien mince
- Un seul pied sur solive, l’autre entre deux solives : situation asymétrique qui provoque un basculement lent du radiateur et une usure inégale du plancher
L’idéal est de positionner les deux pieds (ou les deux consoles murales basses) directement au-dessus d’une solive, ou de répartir la charge avec une platine de distribution.
Platine de répartition : une solution simple et efficace
Une planche de répartition (contreplaqué de forte épaisseur, ou madrier) placée sous les pieds du radiateur distribue la charge sur plusieurs lames de parquet et, si elle est assez large, sur deux solives adjacentes. La platine doit couvrir au minimum deux entraxes de solives pour être réellement efficace.
Cette technique est courante en rénovation. Elle évite de renforcer le plancher par en dessous, ce qui n’est pas toujours possible quand le plafond du niveau inférieur est fini.
Fixation murale d’un radiateur fonte sur cloison et plancher bois
La fixation murale ne dispense pas d’analyser la charge au sol. Les consoles murales reprennent une partie du poids, mais sur un radiateur fonte lourd, les pieds au sol supportent la majorité de la charge. Les consoles servent surtout à stabiliser le radiateur et à empêcher le basculement.
Sur une cloison en plaque de plâtre, les chevilles classiques ne suffisent pas. Il faut atteindre la structure porteuse (montant bois ou rail métallique) avec des vis adaptées. Sur mur en maçonnerie, des chevilles à expansion de diamètre suffisant, dimensionnées pour 1,5 fois le poids en service, restent la règle.
Un montage mixte (consoles murales plus pieds au sol) est le plus sûr. Il limite le moment de basculement et répartit la charge entre le mur et le plancher.
Effets thermiques sur le plancher bois à proximité du radiateur
Au-delà de la charge mécanique, la chaleur rayonnée par un radiateur fonte à haute inertie thermique assèche le bois localement. Sur un parquet massif, cela provoque un retrait des lames, des jours entre les lames, et parfois un gauchissement.
- Maintenir la température de départ du circuit de chauffage en dessous de valeurs excessives limite le gradient thermique au niveau du plancher
- Un isolant mince entre les pieds du radiateur et le plancher (feutre, caoutchouc) réduit la conduction directe de chaleur vers le bois
- Laisser un espace libre entre le bas du radiateur et le plancher favorise la convection naturelle et évite la surchauffe de surface
Le retrait du bois sous effet thermique fragilise aussi la zone d’appui des pieds, ce qui aggrave le risque de poinçonnement dans le temps. Les deux phénomènes, mécanique et thermique, se cumulent et doivent être traités ensemble.
Le plancher bois sous un radiateur fonte vieillit plus vite que le reste du plancher. Lors d’une dépose pour rénovation ou décapage du radiateur, c’est le moment de vérifier l’état des lames et des solives sous-jacentes, et de corriger le dispositif de répartition si nécessaire.
