Un interrupteur poussoir câblé sur télérupteur peut paraître fonctionnel au premier essai et masquer un défaut de sécurité pendant des mois. Le test de continuité au multimètre, souvent présenté comme suffisant, ne couvre qu’une fraction du diagnostic. Nous détaillons ici la séquence complète de vérification après branchement, en insistant sur les points que les guides grand public escamotent.
Contrôle d’absence de tension avec un VAT avant toute manipulation
Le tournevis testeur ne constitue plus une méthode fiable pour valider la sécurité d’un circuit poussoir. Sa sensibilité aux courants capacitifs et aux retours de tension par le neutre le rend trompeur, notamment sur les montages multi-points.
A voir aussi : Découvrez la solution de sécurité ultime pour votre domicile
Le VAT est l’outil de référence pour confirmer l’absence de tension directement sur les bornes du mécanisme. La procédure suit un ordre strict : repérage sous tension du circuit concerné, coupure du disjoncteur identifié, consignation (cadenas ou étiquette), puis mesure aux bornes avec le vérificateur d’absence de tension.
Un piège fréquent sur les installations avec télérupteur : le disjoncteur du point de commande n’est pas toujours celui qui alimente le mécanisme. Un poussoir peut rester alimenté même quand l’appareil commandé est éteint, parce que la bobine du télérupteur est raccordée sur un autre départ. Nous recommandons de vérifier systématiquement au tableau la correspondance entre le circuit poussoir et le circuit puissance avant de considérer l’installation hors tension.
Lire également : Comment choisir le meilleur aspirateur pour votre maison ?
Test de continuité du bouton poussoir au multimètre : méthode NO et NC
Une fois l’absence de tension confirmée et le mécanisme déposé ou accessible, le multimètre en mode continuité (bip sonore) permet de valider le fonctionnement mécanique du contact.
Poussoir NO (normalement ouvert)
Placez les pointes sur les bornes du contact. Sans appuyer, le multimètre ne doit pas émettre de signal. En appuyant, le bip doit retentir franchement. Un bip intermittent ou un silence persistant signale un contact oxydé, un ressort fatigué ou un mécanisme grippé.
Poussoir NC (normalement fermé) ou arrêt d’urgence
Logique inverse : le bip est présent au repos, et disparaît à l’appui. Si le bip persiste dans les deux positions, le contact est soudé, ce qui représente un défaut de sécurité critique sur un arrêt d’urgence.
Un contact soudé sur un NC est plus dangereux qu’un contact ouvert sur un NO, parce qu’il empêche toute coupure de sécurité. Ce point est rarement souligné dans les tutoriels orientés éclairage résidentiel.

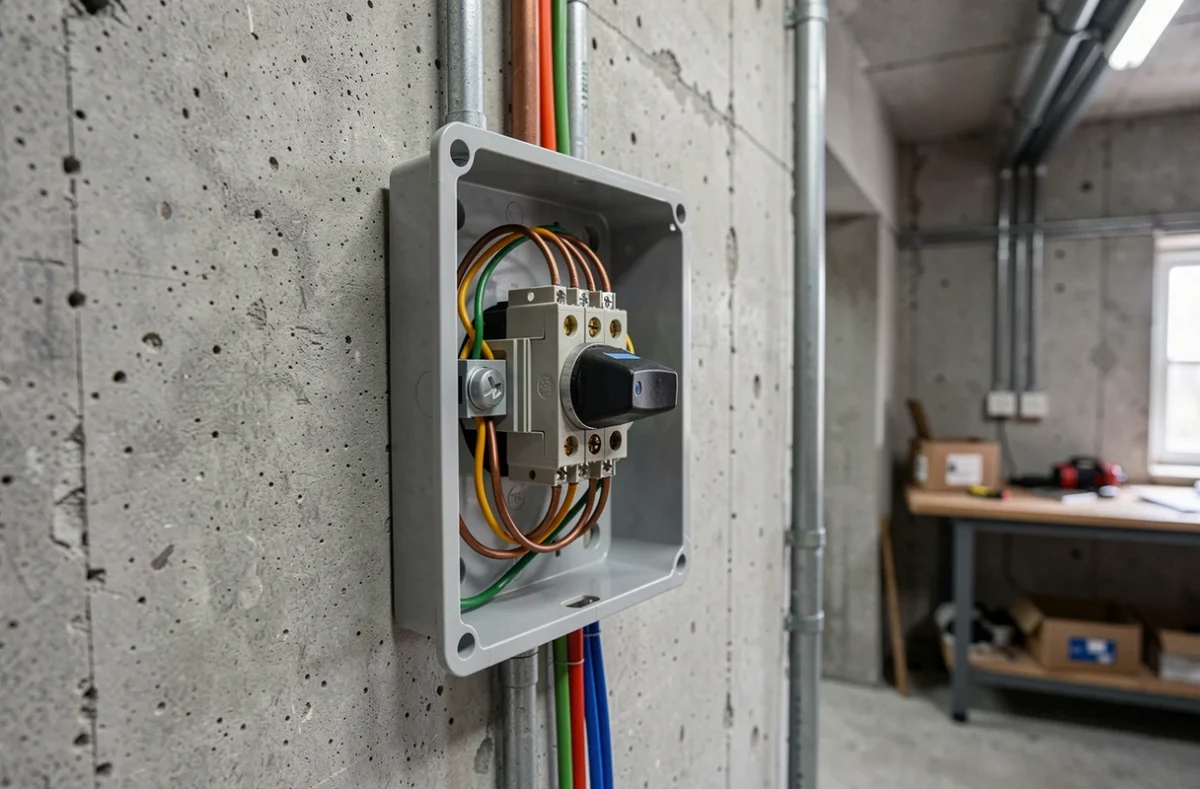

Diagnostic terrain : isoler les poussoirs pour repérer un défaut de câblage
Le test du bouton seul ne suffit pas à garantir la sécurité de l’installation. Après branchement, le diagnostic terrain consiste à isoler chaque poussoir du circuit pour identifier les erreurs de raccordement les plus courantes.
- Câblage en série au lieu du parallèle : si un seul poussoir parmi plusieurs ne fonctionne pas, ou si le télérupteur ne répond que quand deux boutons sont actionnés simultanément, les poussoirs sont probablement câblés en série. Chaque bouton doit être raccordé en parallèle entre la phase poussoir (souvent repérée en orange) et la borne A1 du télérupteur.
- Inversion A1/A2 sur le télérupteur : la borne A1 reçoit le retour poussoir, la borne A2 est raccordée au neutre. Une inversion provoque un fonctionnement erratique, voire un collage de la bobine qui maintient le circuit sous tension en permanence.
- Retour poussoir mal raccordé : un fil de retour connecté à la mauvaise borne du mécanisme entraîne soit une absence de réponse, soit une alimentation permanente de la bobine. La mesure de tension entre A1 et A2 au repos (télérupteur non sollicité) doit donner zéro volt. Toute tension résiduelle indique un défaut de câblage.
La méthode consiste à débrancher tous les poussoirs sauf un, tester le fonctionnement, puis réintroduire chaque poussoir un par un. Le poussoir qui provoque le dysfonctionnement désigne le tronçon de câblage fautif, pas nécessairement le bouton lui-même.
Vérification de la protection différentielle et du calibre disjoncteur
Un poussoir correctement câblé sur un télérupteur fonctionnel peut rester dangereux si la protection amont est inadaptée. Le circuit d’éclairage doit être protégé par un différentiel de sensibilité adaptée et un disjoncteur dont le calibre correspond à la section des conducteurs utilisés.
Après branchement, nous vérifions trois points au tableau :
- Le départ poussoir et le départ télérupteur sont bien raccordés sous le même interrupteur différentiel.
- Le disjoncteur protège effectivement le circuit concerné (un repérage approximatif au tableau est une source classique d’erreurs).
- Un appui bref sur le bouton test du différentiel provoque bien la coupure. Si le différentiel ne déclenche pas, le défaut est en amont du poussoir, mais il compromet toute la sécurité du circuit.
Sur les installations anciennes où le télérupteur est alimenté depuis un départ distinct de celui des poussoirs, deux disjoncteurs doivent être coupés pour mettre l’ensemble hors tension. Omettre l’un des deux expose à un choc électrique lors d’une intervention sur le mécanisme.
Contrôle final sous tension : valider le cycle complet
Une fois les vérifications hors tension terminées, le contrôle sous tension valide le comportement réel du circuit. Réarmez le disjoncteur et le différentiel, puis effectuez plusieurs cycles d’appui sur chaque poussoir. Le télérupteur doit commuter à chaque impulsion sans hésitation ni bruit anormal.
Mesurez la tension aux bornes du poussoir au repos : elle doit correspondre à la tension nominale du réseau. Une chute de tension significative peut indiquer un serrage insuffisant, un conducteur sous-dimensionné ou une connexion oxydée dans une boîte de dérivation intermédiaire.
Un dernier point souvent négligé : vérifiez que le poussoir revient franchement en position repos après chaque appui. Un retour mou ou incomplet provoque des impulsions parasites qui font basculer le télérupteur de façon aléatoire. Ce défaut mécanique se détecte à la main, pas au multimètre.
La sécurité d’un interrupteur poussoir après branchement ne se résume pas à constater que la lumière s’allume. Elle repose sur une séquence VAT, continuité, isolation des circuits, protection amont et validation sous tension. Sauter une étape revient à valider un circuit dont on ne connaît qu’une partie de l’état réel.
