Le choix du support de pose pour une tuile canal ne se résume pas à appliquer le DTU 40.22. Sur charpente irrégulière ou en rénovation patrimoniale, la fiche technique du fabricant et la norme ne couvrent qu’une partie de l’arbitrage. Le support conditionne la ventilation, la tenue mécanique et la compatibilité avec le bâti existant.
Support discontinu ou continu sur tuile canal : arbitrage technique au-delà du DTU
Le DTU 40.22 distingue deux familles de supports pour la couverture en tuiles canal : les supports discontinus (liteaux, voliges espacées) et les supports continus en bois massif, panneaux dérivés du bois ou maçonnerie. Cette distinction structure toute la fiche technique de pose, mais elle ne tranche pas à elle seule le choix du système.
A voir aussi : Comment choisir son matériel de bricolage ?

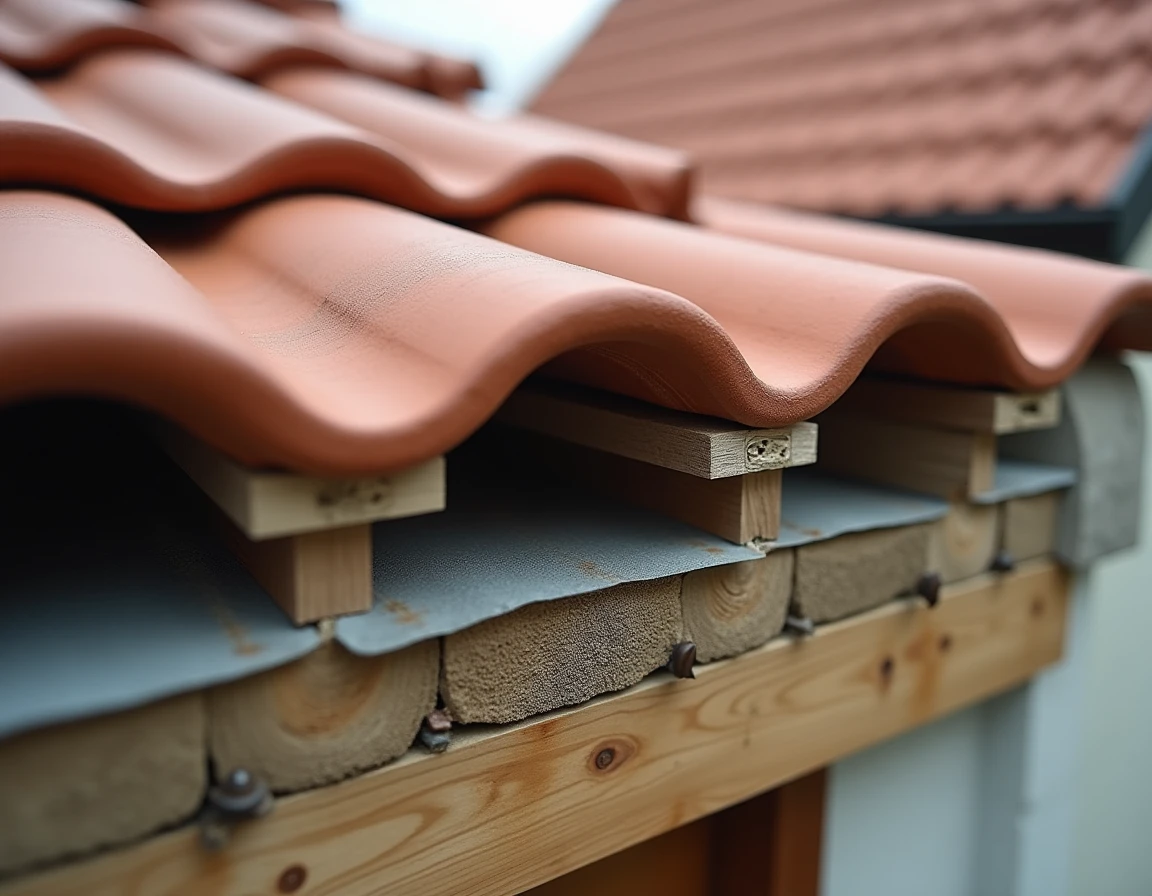

Sur support discontinu, la ventilation en sous-face s’effectue naturellement entre les éléments porteurs. La tuile canal repose sur des liteaux ou des chevrons espacés, ce qui facilite la circulation d’air sans dispositif complémentaire. Ce schéma convient aux charpentes neuves ou régulières, où l’entraxe est maîtrisé.
Sur support continu (volige jointive, panneau, dalle maçonnée), la ventilation dépend du traitement de la sous-face. Le DTU précise que la ventilation reste suffisante tant que les tuiles ne sont pas entièrement maçonnées. Dès qu’un mortier couvre l’intégralité des joints, la circulation d’air chute. Le texte admet cette configuration uniquement « en fonction de l’expérience locale », ce qui laisse une marge d’interprétation considérable.
A lire également : Comment choisir son carrelage de cuisine
Nous recommandons de ne pas s’arrêter à cette formulation. L’expérience locale n’est pas un critère mesurable. En zone climatique exposée (vent, pluie battante), un support continu avec tuiles entièrement maçonnées crée un risque de condensation sous couverture que seul un écran de sous-toiture ventilé peut compenser.
Rénovation patrimoniale et charpente irrégulière : quand la fiche technique ne suffit pas
Les guides de pose commerciaux (Edilians, Terreal, Wienerberger) décrivent des configurations standards. Ils supposent une charpente aux cotes régulières, un entraxe constant et des bois sains. En rénovation, ces conditions sont rarement réunies.
Sur un bâtiment ancien, la charpente présente souvent des déformations, des flèches de pannes, des sections hétérogènes. Poser des liteaux directement sur ces bois sans redressement préalable produit un plan de pose ondulé. La tuile canal, dépourvue d’emboîtement mécanique serré, tolère mal ces écarts : un défaut de planéité du support compromet l’étanchéité du recouvrement.
Le fascicule technique du ministère de la Culture rappelle que la restauration de couvertures en tuiles canal relève d’un chemin étroit entre « conformité aux normes » et « compatibilité au patrimoine ». Appliquer le DTU sans adaptation conduit parfois à dénaturer l’ouvrage (ajout de contre-lattage surdimensionné, remplacement de voliges d’origine) ou à créer des incompatibilités structurelles.
Trois critères d’arbitrage hors DTU
- État structurel de la charpente : si les bois porteurs présentent des flèches supérieures à la tolérance du fabricant, un support continu (volige ou panneau) rattrape les irrégularités mieux qu’un lattage direct
- Contrainte patrimoniale : sur un monument historique ou un bâtiment en secteur protégé, le remplacement du support existant peut nécessiter l’accord de l’architecte des bâtiments de France, ce qui oriente vers une conservation du voligeage d’origine avec traitement
- Compatibilité avec l’écran de sous-toiture : un écran souple HPV (haute perméabilité à la vapeur d’eau) posé sur support continu exige une lame d’air en sous-face, donc un contre-lattage, ce qui modifie l’épaisseur totale de la couverture et peut poser problème sur des rives ou des génoises existantes
Pose sur support maçonné : cas particulier des toitures en béton ou pierre
Le DTU 40.22 mentionne les supports continus en maçonnerie. Ce cas concerne les dalles béton inclinées ou les voûtes en pierre recouvertes de tuiles canal, fréquentes dans le sud de la France et sur certains bâtiments agricoles ou religieux.
Sur maçonnerie, la tuile canal se pose traditionnellement au mortier de chaux. La fiche technique de la plupart des fabricants n’aborde ce support qu’en quelques lignes, car il sort du périmètre courant. Nous observons que la pose sur maçonnerie impose un mortier compatible avec le support : un mortier ciment sur pierre calcaire tendre provoque des remontées capillaires et accélère la dégradation du support.
Le choix du liant (chaux aérienne, chaux hydraulique, bâtard) relève autant de la compatibilité physico-chimique avec le support que de la norme. Le DTU ne prescrit pas la nature exacte du mortier pour chaque type de maçonnerie. Sur un bâti patrimonial, la chaux aérienne reste le choix par défaut pour sa souplesse et sa perméabilité à la vapeur.
Fixation mécanique des tuiles canal : critères de choix selon le support
La fixation mécanique (crochets, vis, clips) dépend directement du type de support. Sur liteaux bois, les crochets inox ou galvanisés se fixent par vissage ou clouage dans le liteau. Sur support continu en panneau, le vissage direct est possible à condition que l’épaisseur du panneau offre une résistance à l’arrachement suffisante.
Sur support maçonné, la fixation mécanique nécessite un chevillage, ce qui complique la mise en oeuvre et augmente le temps de pose. Dans ce cas, le scellement au mortier reste souvent la solution retenue, avec une fixation mécanique limitée aux zones exposées (rives, faîtage, égout).
Répartition des fixations selon l’exposition
Le principe de répartition des fixations varie selon la pente du toit, la zone de vent et le type de tuile canal (avec ou sans ergots de calage). Les fiches techniques fabricant indiquent un taux de fixation minimal, mais ce taux concerne une configuration de référence.
- En zone de vent fort, le taux de fixation mécanique augmente, parfois jusqu’à une fixation par tuile de couvert
- Sur pente faible (proche du minimum admis par la fiche technique), la fixation mécanique compense le moindre effet gravitaire qui retient normalement la tuile en place
- Sur charpente irrégulière, la fixation doit absorber les écarts de niveau entre tuiles voisines sans créer de contrainte de flexion sur la terre cuite
La compatibilité entre le mode de fixation et le support choisi conditionne la durabilité de la couverture autant que le choix de la tuile elle-même. Un support bien dimensionné avec une fixation inadaptée produit un résultat aussi médiocre qu’un support sous-dimensionné. Le support, la ventilation et la fixation forment un système indissociable que la fiche technique seule ne décrit pas toujours dans sa globalité.
